破解並聯短路的眾多零件禍首(秘訣)                  1st更新2017/1224

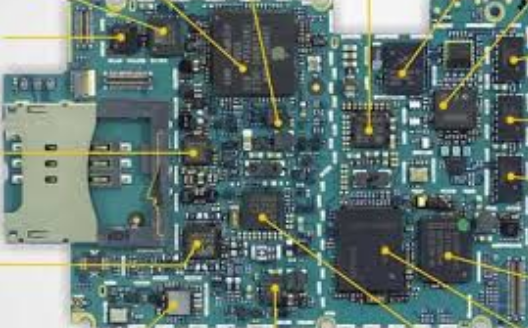

圖:小小手機,那麼多晶片,那個損壞?為什麼壞?
   必須靠快修利器-好精密的大型電表!

手機最常損壞就是充電端,其次是音效輸出端
筆電常損壞也是充電端,其次是網路,USB,螢幕端

消費型電腦常壞掉是電源,風扇,其次是網路,USB,螢幕端
工業型電腦常壞掉是控制大電流設備輸出端,如:馬達驅動器,風扇,燈光...

結論:

採用桌上型6位數-萬用電表, 搭配尖銳好探針, 量各電容正向阻值!

緣起:

維修時,經常遇到電路板的電源短路,
並聯此電源(如:3.3V)的零件數十個,
*如何在最短時間找到混在隊伍中的真兇,大快人心?        (節省維修人力)
*如何確認那顆零件受損最嚴重,來判斷損壞由誰造成?      (告知客戶分析報告)
*如何確認那顆零件受損最嚴重,來判斷電路設計是否恰當? (內部檢討分析報告)

例如:
工業電腦特殊控制卡被高電壓擊穿,但是所有零件無外傷,
與短路相關的並聯零件可能有10~100個,
如何只拆1~3零件而解決問題?

1.故障機率法:
  猜測那種零件最易損壞,
  缺點是那種零件可能多達數十個.
  如:電解電容>陶瓷電容,
     二極體>控制閘>功率電晶體>差動轉單端晶片>光藕合隔離晶片.

2.電路原理法:
  如:電子自復保險絲,限壓零件.

  缺點是許多此類零件,通常沒按照使用者希望規格設計,
  所以距離使用電壓很遠,保護電路還未啟動, 昂貴零件已經燒毀!

 如:以5.6V齊納二極體保護5V晶片,
    但是此晶片工規只耐+/-5%電壓,5.25V就可能燒毀,
    如果有5.2V齊納二極體就好了

    5.6V連軍規耐+/-10%電壓晶片都無法保護!
    只有尋求客製品,但是會墊高成本,且延長交期!

3.電流量測法:
  網路上有此建議,但是通常電流表的精確度差,應該分不出相鄰零件差異,
  除非買特殊毫安電流表,
  且必須破壞電路才能量測電流,也不好量測.

4.掌上型萬用電表量阻值:
  缺點是一般掌上型萬用電表精卻度低(只有3位數)

精度高(4+5位數)的掌上電表很貴,且易遺失!

5.桌上型6位數-萬用電表(或位數較多的LCR交流電表)量阻值:
  缺點是如何量到各晶片電源細腳?
  破解方法:
  通常多腳的晶片一定有限制高頻電容,
  把所有微細電容量一遍阻值.
  必須負端接地,正端接正電源,以免逆向電壓讀到負阻值!

 而且必須搭配尖銳好探針,才能刺穿焊點氧化物,

因此尖銳好探針 要定期再生或是更換!

實例:

一般掌上型萬用電表 短路零阻值,通常讀出是0.1~0.5歐姆
高級掌上型萬用電表 短路零阻值,通常讀出是0.05~0.5歐姆
桌上型6位數-萬用電表 短路零阻值,2W模式通常讀出是0.005~0.05歐姆
桌上型6位數-萬用電表 短路零阻值,4W模式通常讀出是0.0005~0.005歐姆

對於密集晶片電路板,要區分相鄰零件差異,至少要使用桌上型萬用電表2W模式.
如果無法區分,須用4W模式,用好的測試棒.
甚至於改育微歐姆表,或是精度更高電表!

當然也有可能修不出來,
例如:
某片PCB我量測C0~C9,發現C2電阻值最低,
C2是電解電容,拔掉仍然是電阻值最低,
(測次量測前後,都有用測試棒直接用力碰觸確認動態零值)
此為二層板,透光看不到短路跡象.

只剩下最後一招:加大電流到3~6A約幾秒鐘,看是否能燒毀看不見的短路異物.
